注意，海信RSAG7.820.1646型IP板主要用于26英寸液晶彩电中，而RSAG7.820.1235型IP板主要用于32英寸~37英寸液晶彩电中。这两型板的电路结构基本相同，只是后者的逆变驱动电路未使用分立元件形式，而是改用集成电路FAN7382。
1、PFC校正电路
海信RSAG7.820.1646型IP板电源部分PFC电路如图1所示，主要由FAN7530和开关管V801组成。

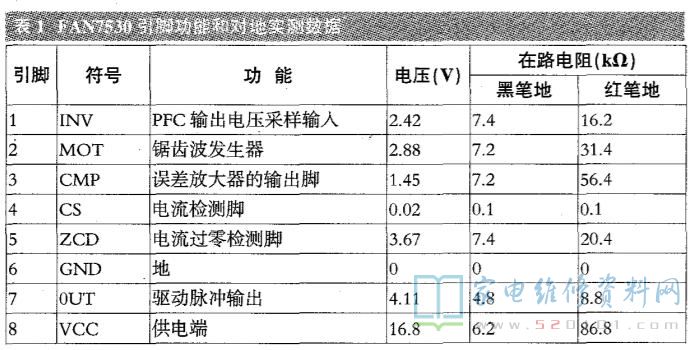

FAN7530是仙童公司开发的主动性PFC功率因数校正专用集.成电路，内含锯齿波发生器、误差放大器电流保护比较器零电流测试电路、驱动输出电路等，芯片内部提供了多种保护功能。FAN7530 的引脚功能和实测数据见表1。
接通电源开关后，AC220V电压经抗干扰互联网与桥式整流滤波电路VD801~VD804、C810后，输出约300V直流电压，送给PFC电路和主电源电路。
遥控开机后，开/待机控制电路送出约18V的VCC电压给N802的⑧脚，N802得电后启动，产生振荡脉冲信号，经内部的驱动电路处置后从⑦脚输出PWM信号，加到开关管V801的控制极， V801进入开关状况。
V801导通时，储能电感L803中有电流流过，且电流不断增加，电流经v801到地，L803进行储能。当V801截止时，L803中的感应电动势极性反转，I803与桥式整流输出的电压叠加，二极管VD811导通，向C810充电，在C810上形成约385V的直流电压，作为开关电源和背光灯逆变器功率输出电路的工作电压。
3.稳压电路
N802的①脚为输出电压取样输人端，其用途等于开关电源稳压电路中的反馈输人。PFC电路输出385V电压经R813~R816、R818与R817、R860分压后，所得取样电压送到N802的①脚。N802的②脚内接锯齿波发生器，⑤脚为电感电流过零测试点，L803的次级感应电压经R804送到N802的②脚，作为误差信号;经R805送到N802的⑤脚，作为过零测试信号。
上述取样和测试电压经N802内部比较、放大、对比与运算，对⑦脚输出的脉冲占空比进行控制，保持输出电压的稳定。当PFC输出电压减少时，N802的⑦脚输出的脉冲占空比变大，V801的导通时间延长，输出电压升高到正常值。反之，V801的导通时间缩短，输出电压减少到正常值。
4.过压、欠压保护电路
N802的⑧脚为vCC供电端，内置有电压测试电路，当该脚电压过低或过高时，内部保护电路启动，切断IC内部供电，达到保护目的。
N802的①脚为PFC输出电压取样输入端，内设误差放大器和采样点关断电路，该点正常电压在2.5V左右。当该脚电压低于0.45V或高于2.675V时，PFC校正电路关断。
5.过流保护电路
N802的④脚为电流测试输入端，通过R810对v801的漏极电阻R812两端电压进行测试。R812 两端的电压降反映了PFC电路电流的大小，当v801中的电流过大时，R812两端的电压降随之增大，当N802的④脚电压超越0.8V时，PFC就会停止输出。
2、主电源电路

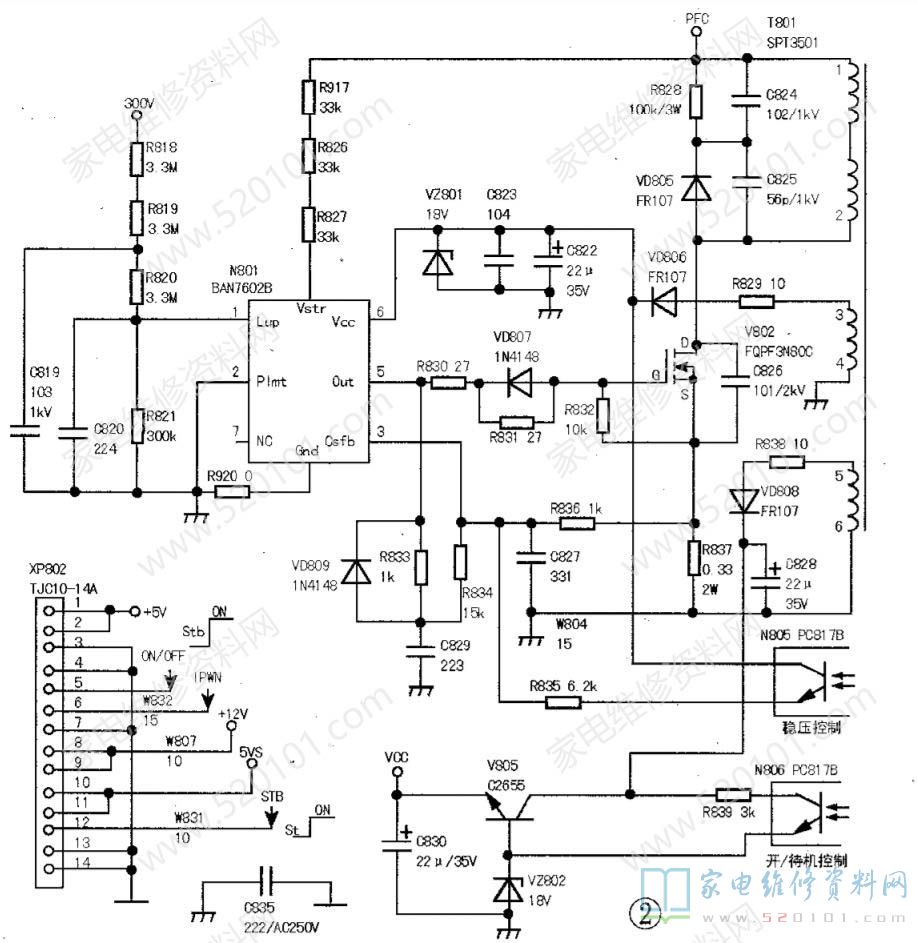

该板主电源电路开关变压器初级部分如图2所示，主要由振荡与控制电路FAN7602B，开关管V802，开关变压器T801，光电耦合器N805等元件组成。

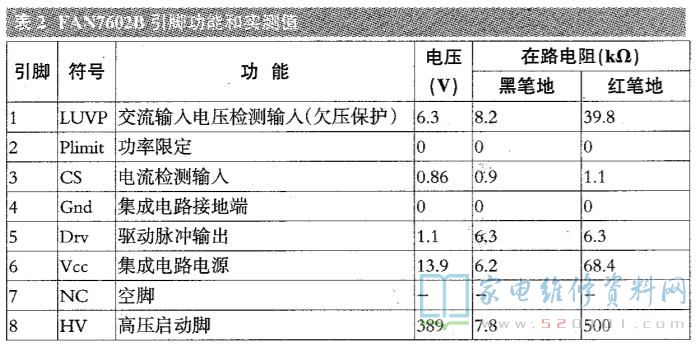

FAN7602B是飞兆公司开发生产的专用于反激PWM的控制器，是一款绿色电流模式脉宽调制控制器，内设振荡器、误差放大电路、驱动输出电路，具备欠压保护、过流保护功能。FAN7602B 引脚功能和实测值见表2。
开机后，300V电压一路经VD810及T801的①-②绕组加到V802的D极，另路经电阻R917、R826、R827限流降压后加到N801的⑧脚，N801的⑧脚通过内部开关向⑥脚外接电容C822进行充电，当C822两端电压高于12V时，内部的振荡电路开始工作，从⑤脚输出勉励脉冲信号，控制开关管V802的截止与导通，在变压器T801原边中形成变化电流，在互感用途下，T801 副边形成感应脉冲电压。
3.整流滤波输出电路
T801的③脚输出的脉冲信号，经限流电阻R829限流、VD806、C822整流滤波后，输出18V电压，加到N801的⑥脚，作为N801在正常工作状况下的工作电压，此时N801内部⑥脚与⑧脚间的开关自动断开。
T801的⑤脚输出的脉冲电压经R838限流，VD808、C828整流滤波后得到+8电压，加到V805的集电极和R839上，作为V805和N806的工作电压。

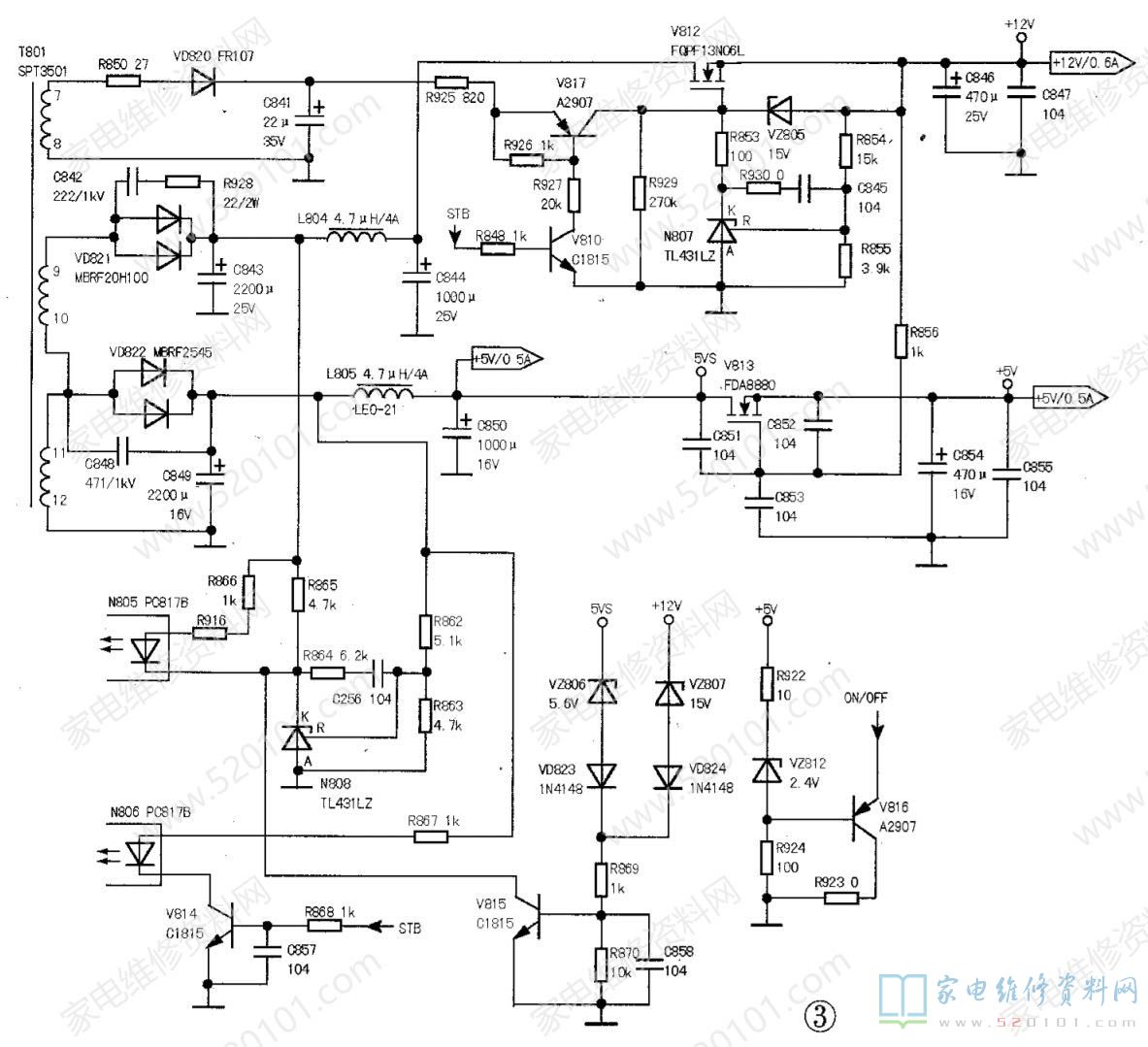

T801的⑦脚输出的脉冲电压经R850限流，VD820、C841整流滤波后得到+23V电压，加到V817的发射极，作为控制管V817的工作电压，如图3所示。
T801的10脚输出的脉冲电压经VD822、C849整流滤波后得到+5.2V电压，一路直接输往信号板，作为信号处置板中控制系统电路的待机工作电压;另一路加到 V813的D极，作为V813的输入电压。
4.稳压控制电路
电源的稳压电路主要由R862、R863、N808、N805、R835和N801的③脚内部电路组成。当输出的14V、5V电压升高时，由取样电路R862、R863分压后送到误差取样放大器N808 R极的电压升高，经N808比较放大后，其K极电压降低，同时输出的14V电压也升高，使光耦N805的①脚电压升高，使得流过光耦合器N805内部发光二极管的电流加强，发光增强，N805中的光敏三极管导通增强，N801的③脚电压升高，经内部电路处置后，从⑤脚输出驱动脉冲宽度变窄，开关管v802导通时间减小，从而使输出电压降低到正常值。当开关电源输出的14V.5V 电压减少时，其控制过程与上述相反。
5.保护电路
N801的①脚为电网电压欠压保护端，当此脚电压低于2V时，电路内部保护电路起控，N801停止工作。N801的②脚为功率限定端，当此脚电平高于4V时，芯片停止输出;当芯片的vCC电压低于5V时，此脚自动复位。
N801的③脚为电流测试和取样电压反馈共用端，当整机负载过重时，v802的D，S极电流增大，经过电流测试电阻R837中的电流增大，R837压降增大，增大的压降经电阻R836加到N801的③脚，N801内部保护电路起控。⑥脚为VCC供电脚，当该脚电压高于19V时，过压保护电路起控;当低于12V时，电路进入欠压保护状况。N801的③脚为稳压控制端;外接稳压控制环路。该电源板还巧妙地借助该脚的稳压功能，设置了过压保护和过流保护电路。
过压保护电路由V815、VZ806、VD823、+12V及VZ807、VD824等元件组成。当5VS电压超越5.6V时，稳压管VZ806击穿，通过隔离二极管VD823向V815的基极送人高电平;当+12V电压超越15V时，将稳压管VZ807击穿，通过隔离二极管VD824向V815的基极送人高电平。V815导通，将稳压控制电路中的光耦N805的②脚电压拉低，N805饱和导通，次级光敏三极管导通，此时N801的③脚为高电平，N801停止工作。
3、开/待机控制电路
开/待机控制电路由待机12V/5V控制电路和待机VCC控制两部分组成:-是由V812、V817、N807、V810、V813组成的12V5V控制电路，待机时切断负载电路+12V和+5V/0.5A电源输出供电，有关电路参见图3;二是由V814、光电耦合器N806、V805组成的vCC控制电路，待机时切断N802的⑧脚vCC供电，PFC电路停止工作，有关电路参见图2。
1.待机状况
待机时，CPU输出的STB信号为低电平，V810、V814截止。V810 截止后，v817截止-V812截止-12V电压无输出。V814 截止后，N806截止-TV805截止-无vCC电压加到N802的⑧脚-PFC电路不工作。
2.开机状况
二次开机后CPU输出的STB信号为高电平，~路经电阻R848加到V810基极，另一路经电阻R868加到V814基极。加到V810基极上的STB电压使V810导通。V810的集电极为低电位，其低电平信号经过R927加至V817的基极，V817正偏导通，12V电压经V817的c-e结送到V812的G极，V812导通。V812的G极接有KA431 ，与其一同组成降压稳压电路，把14V电压稳压成12V电压后，从V812的源极输出。同时，输出的12V电压经R856加到V813的G极，V813用于控制5VM电压输出。V813因12V电压加至G极而导通，输出5V电压，为整机正常工作提供电源。
