1、问题代码：L7 电流测试AC异常保护

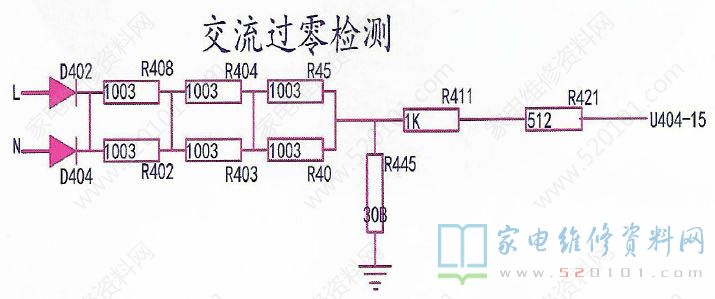

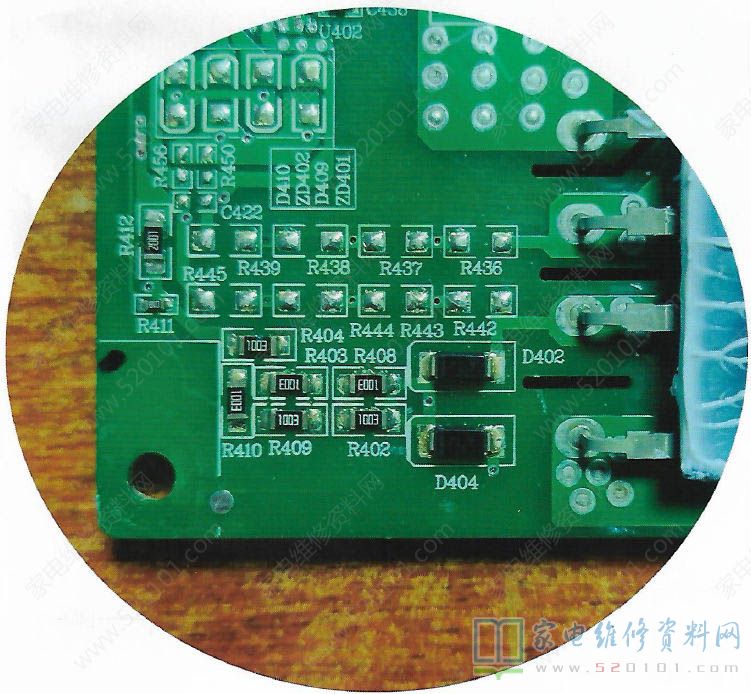

电路图和原理：
市电220V交流经L./N 通至D402、D404此时D402、D404 正极分别会得到一个0-31V-0的半正弦波形信号和同周期的0V的波形信号92同为D402、D404 负极相联，在负极端会得到0-310- 0频率为100HZ的班正弦波形信号，经R408、R404、R45、 R402、R403、R40限流，R 445分压，会得到通频率编入后的半正弦的信号，经R411、R421限流送至U404第15脚达成交流过零信号测试。
2、问题代码：P2 F7 室外机过欠压保护

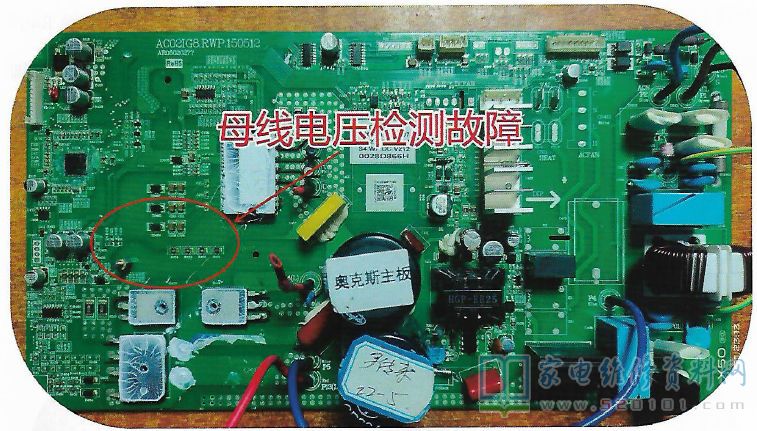

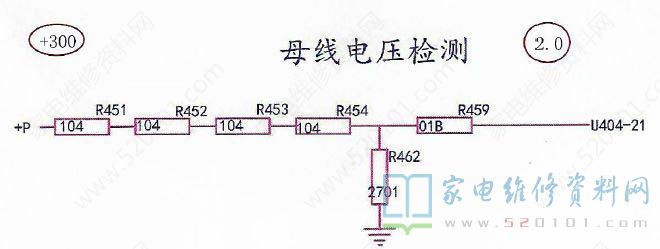

电路图和原理：

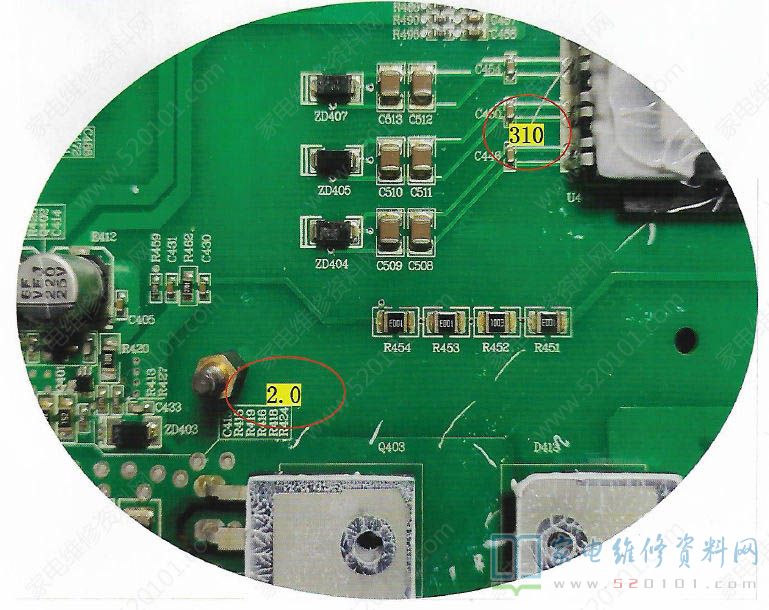

母线通过R451、R452、 R453、 R454 限流R462对地偏置，依据欧姆定律串联分压公式310/*2.7得知分压点电压为2V经R459限流送至U404-21脚，伴随+310V母线电压的上下波动，U404-21 芯片的第三脚电压也随之上下波动，芯片U4004-21通过对第3脚电压高低的辨别从而达成对母线 大小的测试。

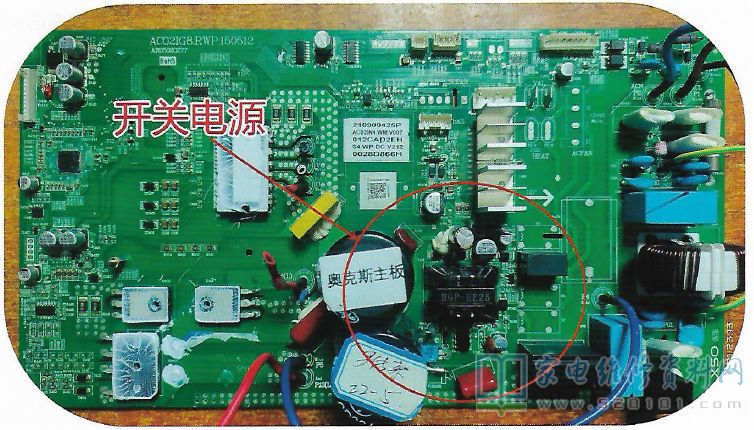

3、开关电源电路

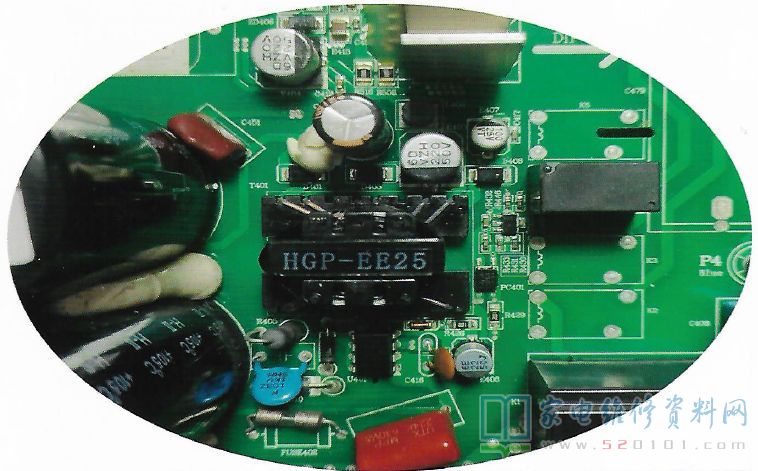

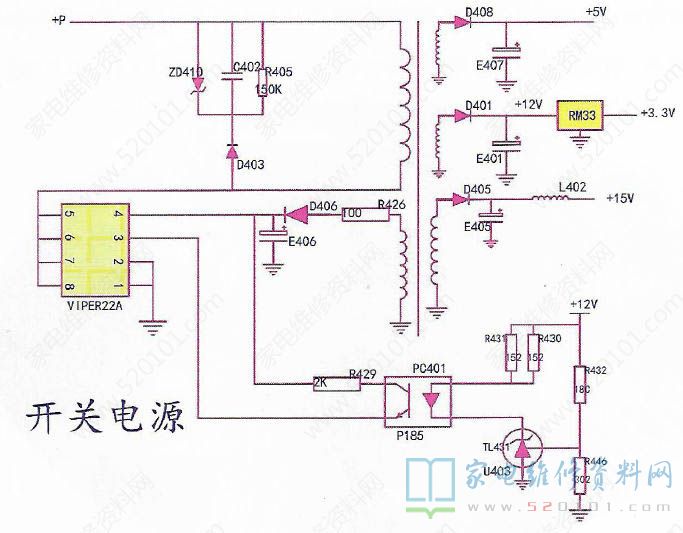

+P经变压器初级绕组通至VIPER22A的5/6/7/8脚，当5/6/7/8得到+P电压后，内置开光开始弱振，变压器初级线圈周围产生交变的磁场，次级线圈耦合出感应电动势经R426限流D4006整流E406滤波，通至VIPER22A第四脚为芯片提供VCC供电，当芯片得到自已独立的供电后，内置开关管振满频率加快，变压器初级线圈周围磁场变强，次级线圈耦合的感应电动势变大，VIPER22A 第4脚电压升高，开关管震动频率加快，以此类推达到芯片VCC供电需要，同时其它次级耦合出感应电动势经整流、滤波得到+5V、+12V、+3.3V、+15V。
本电路采样电压为+15V，当+15V较高时，经R432、R446 串联分压大于2.5V，TL431输出端输出低一点的电压， PC401 内置发光极管。 两端压差变大，发光强度增强，光电三极管导通强度增强，VIPER22A 第3脚电压升高，芯片通过内部计算得知后级输出电压变高，调整控制内置开关管控制级的PWM矩形方波占空比变小，变压器初级线圈周围磁场变小，次级耦合电动势被拉低。反之亦然。
4、问题代码：F3 L1 压缩机相电流保护

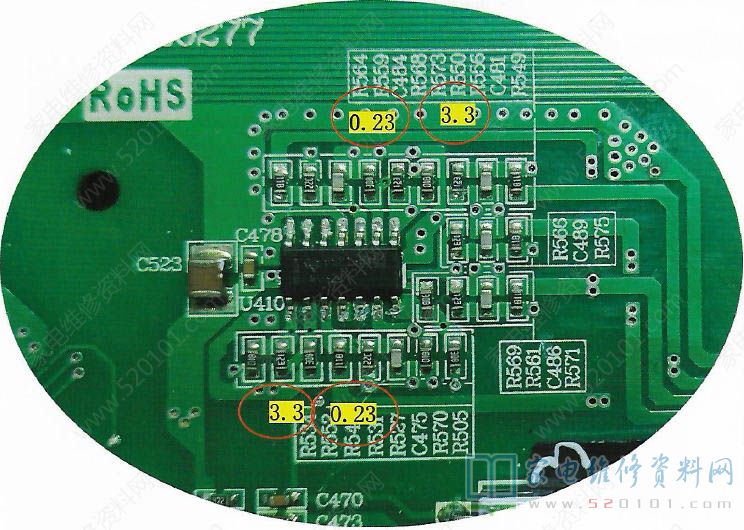

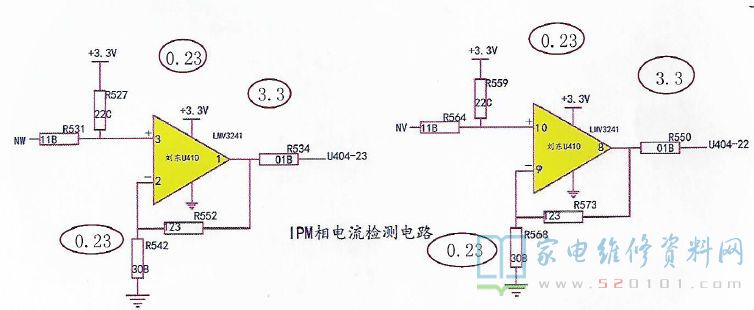

由上图得知，U410第1脚和第2脚有关联，且信号源从U410第3脚输入，故此电路为同相放大器。
依据同相放大器的公式:
U1=X U3
U3=3.3+xR531
由上图 得知:U1=1. 4V经R534限流送至U404-23脚
当NW采样电阻身上的电流发生变化时，致使U410 第3脚电压变化，U410第l脚电压随之变化，U404- 23脚也发生变化，从而达成对U相电流的测试，同理
U410 第1脚达成对V相电流的测试。

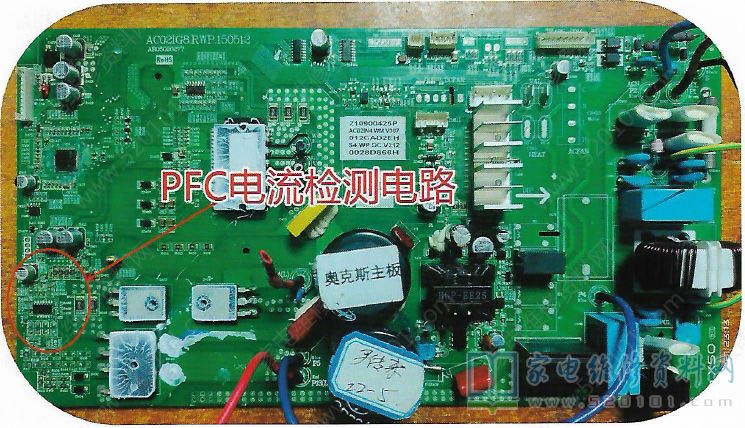

5、问题代码:L6 F2 PFC保护、PFC电流测试
电路图和原理：

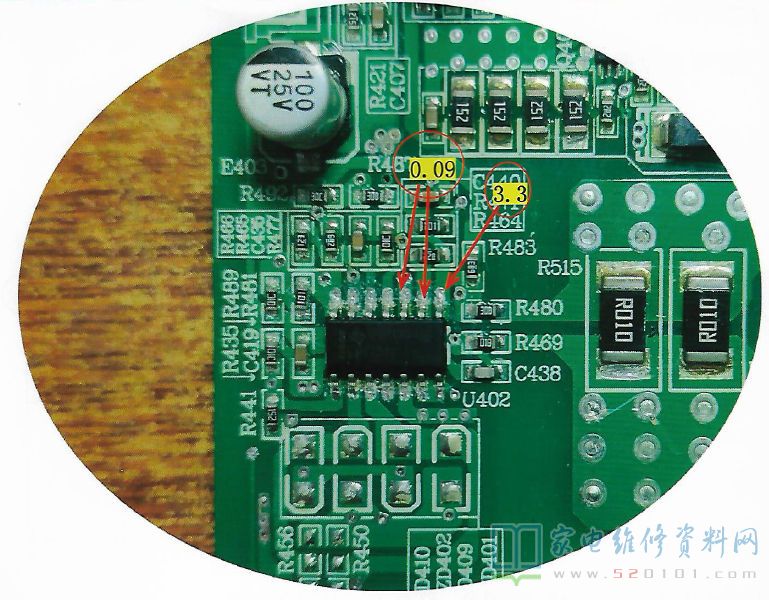

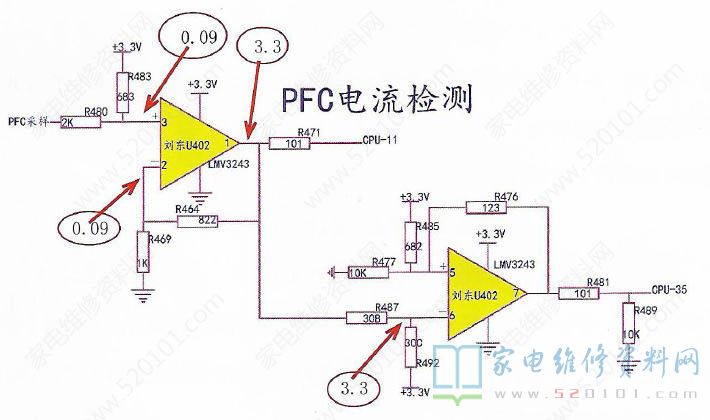

由上图得知:U402的第1脚和第2脚有关联，且信号源从U402第3脚输入，故此电路为同相放大器。
依据同相放大器的公式:
U1=XU3
U3=3.3+xR480
由上图得知:
U1= 经R471限流送至CPU-11脚，当NW采样电阻身上的电流发生变化时，致使U402第3脚电压变化，U402第1脚电压随之变化，CPU-11脚也发生变化，从而达成对PFC身上电流的测试。U402第1脚输出两路，一路直接去CPU为测试PFC电流信号，另外一路经过R487限流R492偏置去U402的第6脚U5电压计算为:
3.3÷ X R477
因U402第1脚电压接近于0V，所以6脚电压也近似于OV，很长时间上面的公式，大家得到5脚电压为1.96V依据比较器的工作原理:
同相大于反向，输出高电平
同相小于反向，输出低电平
正常状况下，CPU-35 脚会得到-一个高电平，当PFC采样过流时，U402 第1脚输出电压会升高，当电压升高到大于5脚电压时，CPU-35脚接收到低电平，CPU报出PFC电压保护问题代码。

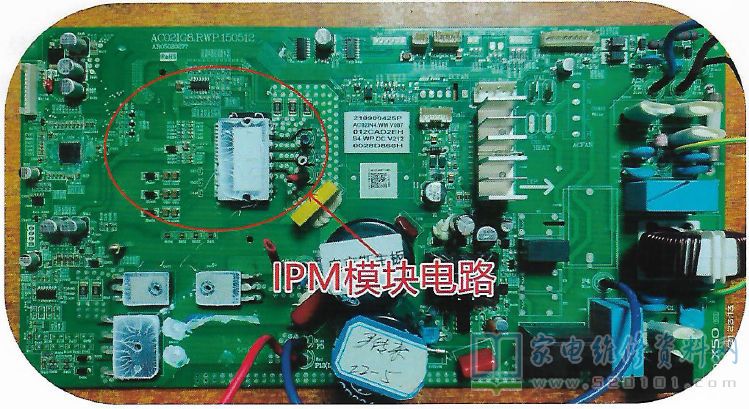

6、IPM模块电路

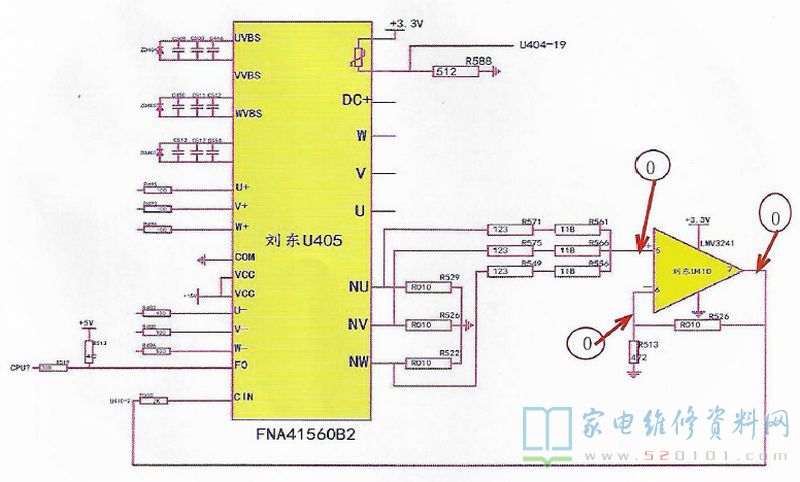

电路图和原理：
NU/NV/NW三路采样电阻信息分三路都送至U410第五脚依据同相放大的公式:
U7=X U5
当NU/NV/NW某一相电流过大时，U5变大U7随之变大，当U7大于0.5V时经R550限流送至模块CIN脚，FO变为低电平，CPU得到低电平报出模块过流保护问题。
